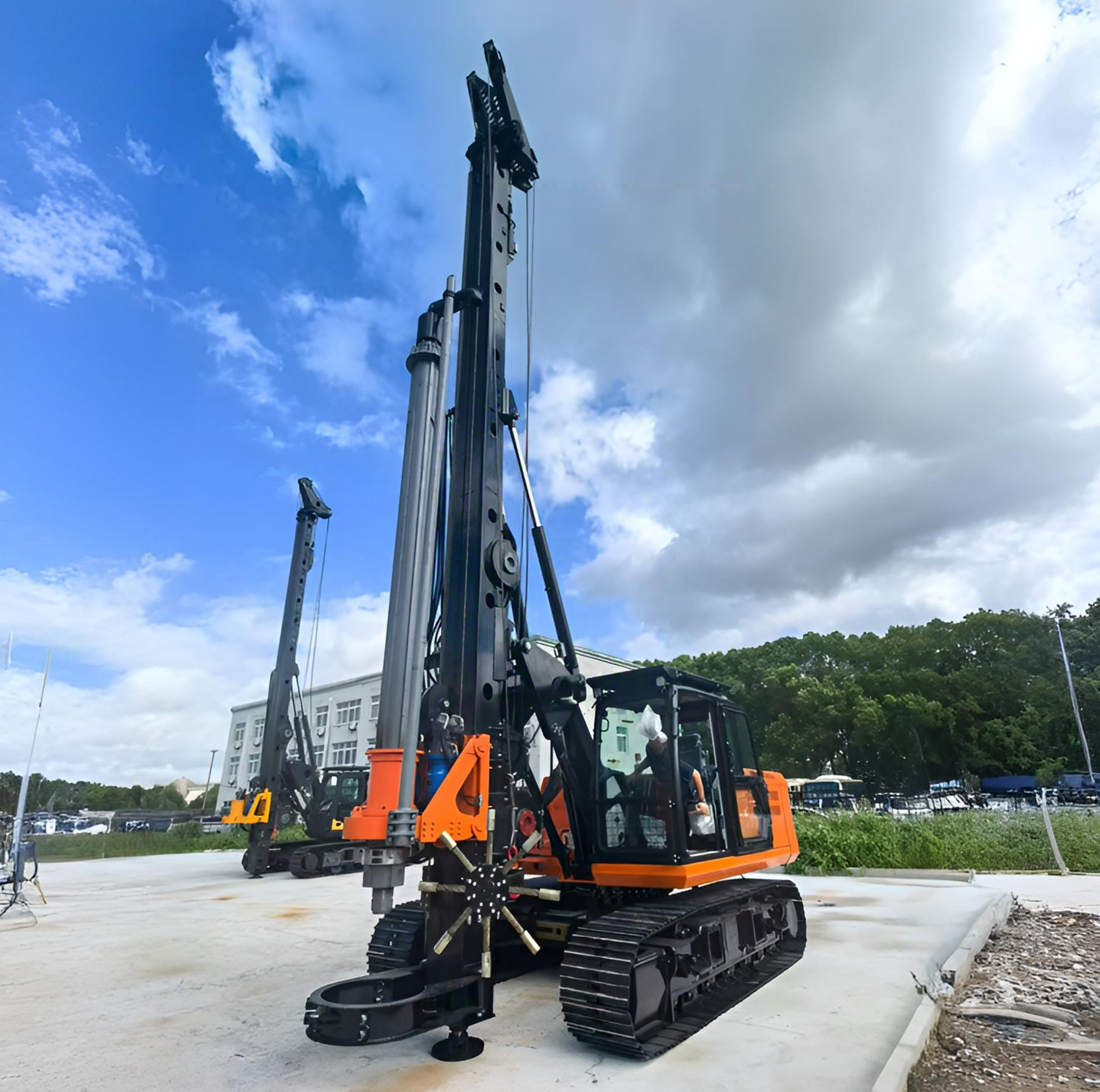

TR60 로터리 드릴링은 새롭게 설계된 자가 설치 장비로, 첨단 유압 적재 기술을 채택하고 첨단 전자 제어 기술을 통합했습니다. 이 로터리 드릴링 장비의 전반적인 성능은 세계 선진 수준에 도달했습니다.
구조와 제어 모두에서 해당 개선 사항을 통해 구조가 더 단순하고 컴팩트해졌으며, 성능이 더욱 안정적이고, 작동이 더욱 사용자 친화적이 되었습니다.
다음과 같은 용도에 적합합니다:
| 주요 매개변수 | 단위 | 매개변수 |
|---|---|---|
| 섀시 | ||
| 엔진 모델 | Weichai WP4.1 또는 Cummins | |
| 정격 출력/회전 속도 | kW/rpm | 74/2200 |
| 트랙 폭(여유) | mm | 2500 |
| 트랙 슈 폭 | mm | 500 |
| 켈리 드릴링 홀 | ||
| 최대 드릴링 직경 | mm | 1000 |
| 최대 드릴링 깊이 | m | 21 |
| CFA 드릴링 홀 | ||
| 최대 드릴링 직경 | mm | 600 |
| 최대 드릴링 깊이 | m | 12 |
| 로터리 드라이브 | ||
| 최대 출력 토크 | kN•m | 60 |
| 회전 속도 | rpm | 0-55 |
| 최대 풀다운 피스톤 푸시 | kN | 80 |
| 최대 풀다운 피스톤 풀 | kN | 80 |
| 최대 풀다운 피스톤 스트로크 | mm | 2000 |
| 메인 윈치 | ||
| 최대 인장력 | kN | 85 |
| 최대 인상 속도 | m/min | 50 |
| 와이어 로프 직경 | mm | φ20 |
| 보조 윈치 | ||
| 최대 인장력 | kN | 50 |
| 최대 인상 속도 | m/min | 30 |
| 와이어 로프 직경 | mm | φ16 |
| 마스트 레이크 | ||
| 전진 후진 | ° | 5 |
| 측면 후진 | ° | ±4 |
| 유압 시스템 | ||
| 메인 펌프의 최대 작동 압력 | MPa | 30 |
| 메인 머신 | ||
| 총 작동 중량 | t | 17.5 |

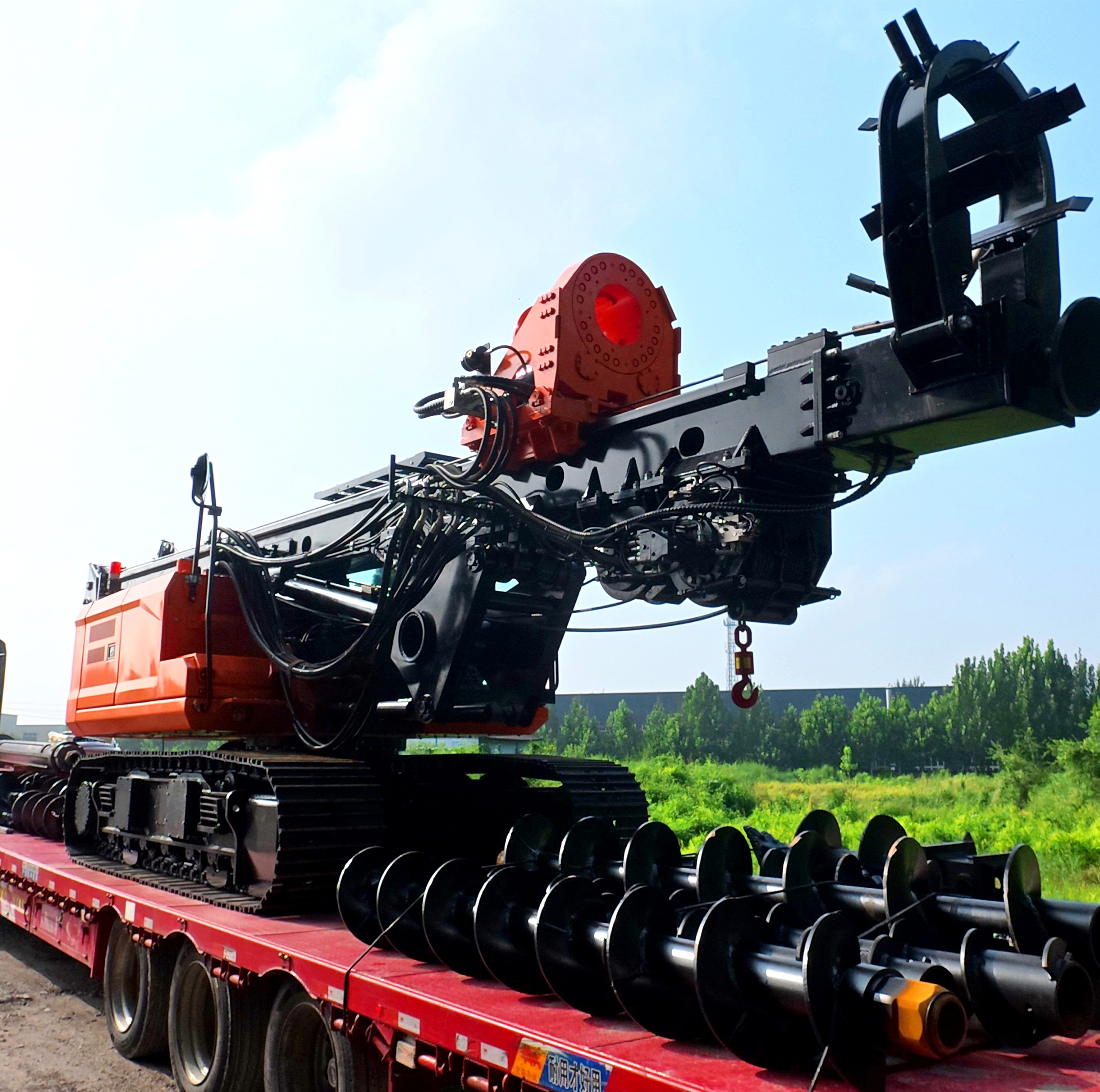

| 운송 상태 크기 | mm | 9020x2500x3220 |
| 작동 상태 크기 | mm | 5860x2500x10700 |
| 권장 켈리 바 | ||
| 마찰 켈리 바 구성 | MZ273-4-6 | |
| 인터로킹 켈리 바 구성 | JS273-4-6 | |
