| 브랜드 이름: | SINOVO |
|---|---|
| 문서: | TR10 Rotary Drilling Rig 20....5.pdf |
| 강조하다: | TR10 회전형 펌프 |
||
|---|---|---|---|

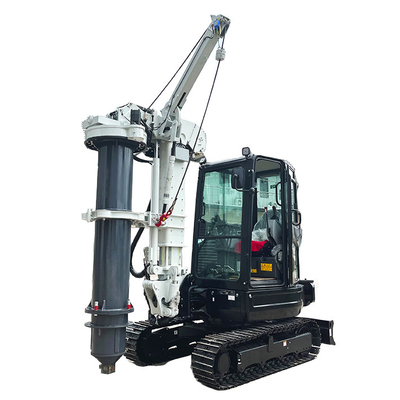

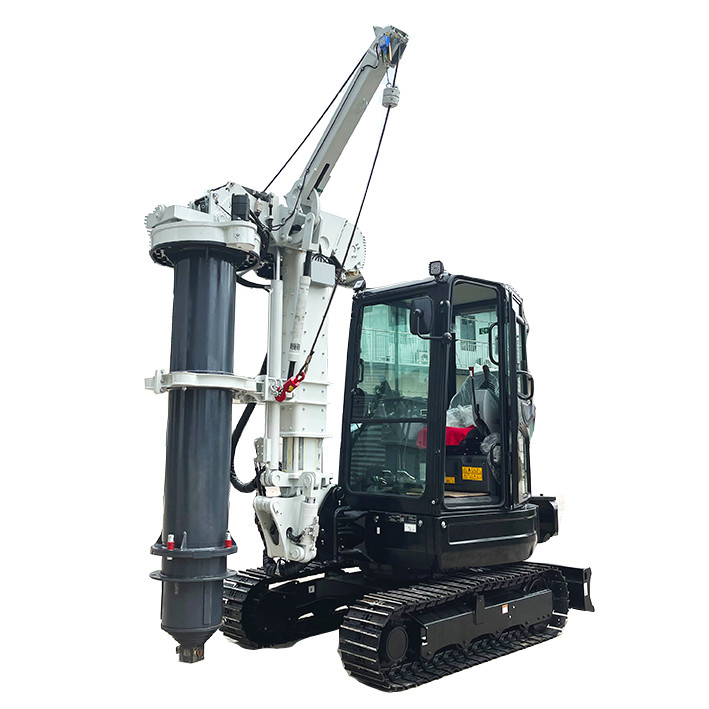

| 모델 | TR10 |
| 켈리 바 크기 | |
| 구멍의 최대 지름 | 800mm |
| 최대 깊이 | 12m |
| 구멍의 지름 미니 | 400mm |
| 직경 | Ø377mm |
| 차체 | |
| 차체 유형 | Sany (기본 무게 3.5T) |
| 엔진 | Yanmar 3TNV88 |
| 가등급 전력 / rpm | 20.4KW / @2000rpm |
| 연료 탱크 용량 | 50L |
| 객실 내부 소음 수준 | 69 (dB) |
| 소음 수준 | 98 ((dB) |
| 수압 시스템 | |
| 주 펌프 흐름 | 88L/min |
| 수압 시스템 작동 압력 | 280bar |
| 수압 시스템의 최대 압력 | 315bar |
| 수압 탱크 용량 | 40L |
| 전체 기계 | |
| 전체 | 1680mm |
| 기계의 길이 | 3516mm |
| 운송 높이 | 2736mm |
| 철도 길이 | 2155mm |
| 트랙판 너비 | 300mm |
| 전체 무게 (배트 제외) | 6T |
| 이동 속도 | 40.4km/h |
| 견인력 | 36.8kN |
| 로터리 헤드 | 이중 모터 |
| 최대 토크 | 10kNm |
| 최대의 횡단 속도 | 26 rpm |
| 스핀오프 속도 | 48회속 |
| 주 린치 | |
| 1층의 당기 힘 | 20kN |
| 최대 승강 및 하강 속도 | 40m/min |
| 철사선 지름 | 12mm |
| 보조 린치 | |
| 1층의 당기 힘 | 10kN |
| 최대 승강 및 하강 속도 | 40m/min |
| 철사선 지름 | 12mm |
| 기울기 실린더 | 기울기 실린더 |
| 긴장 | 60kN |
| 추진력 | 50kN |
| 뇌졸중 | 오른쪽 편차 550mm 왼쪽 편차 800mm |
| 마스트 확장 | 마스트 망원경 실린더 두 부분 |
| 공급력 | 30KN |
| 힘을 끌어올려 | 35KN |
| 스윙 마스트 각도 | 앞면 4°후면 2° 왼쪽과 오른쪽 각 5° |
| 뇌졸중 | 1100mm |
| 최저 머리 공간 | 최저 머리 공간 |
| 최대 작업 높이 | 3950mm |
| 최소 작업 높이 | 3500mm |
| 참고: 제품 기술 변경 사항은 사전 통지 없이 변경될 수 있습니다. | |
