개요:

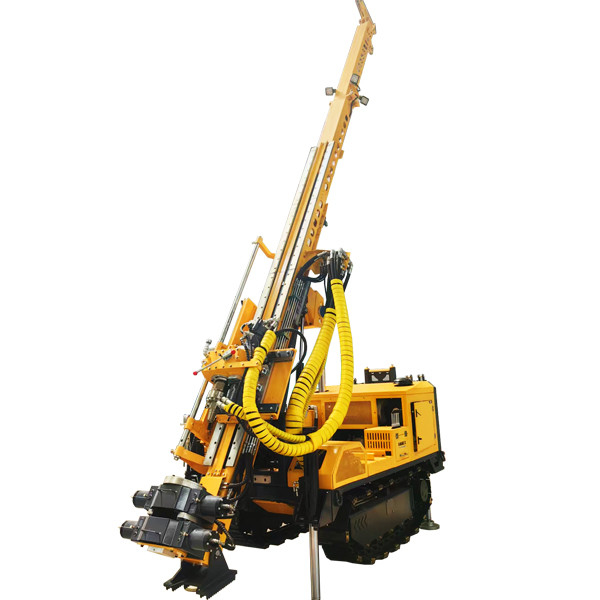

SM75는 다목적 수압 구동 지공학적 드릴 리그입니다. 트랙 차체에 구축되어 있으며 회전 및 타격 / RC 드릴 선택의 기능을 제공합니다.지질공학적 굴착, 지열 개발, 광물 탐색 등

특수 설계 된 회전 드릴 마스트는 컴팩트하고 접을 수 있습니다. SPT 타격 드릴 마스트는 옆으로 장착되어 슬라이딩으로 배치 될 수 있습니다.

고성능의 무거운 트랙은 걷기, 그리고 올리고 낮추기 위해 원격 제어된다. 리그는 이동과 위치, 매우 기동성이 쉽다.

주요 특징:

• 수압 회전 톱 드라이브가 장착되어 필요에 따라 코어 드릴 또는 토양 드릴, 단일 파이프 드릴 또는 와이어 라인 드릴을 할 수 있습니다.
• 최신 기술로, 리그는 자동 표준 침투 테스트 (SPT) 를 수행 할 수 있으며, 샘플링 깊이는 최대 50 미터이며 SPT 층 깊이는 20 미터 이상입니다.햄머링 주파수는 50 번 / m에 도달 할 수 있습니다, 자동 카운터는 즉각적인 테스트 녹음을 합니다.
• 망원경 기둥 시스템은 1.5-3 미터 길이의 드릴 막대를 사용할 수 있습니다.
• 크롤러 체시는 걷기, 들어 올리기 및 평준화를 위해 원격 제어 할 수 있으며 높은 기동성을 갖습니다. 리그는 여러 도구가 부착되어있는 뚫기 현장에서 자유롭게 움직일 수 있습니다.
• 토양 샘플링 시스템은 SPT 및 중력 조사 테스트를 수행하는 동안 토양 샘플의 원래 상태를 유지할 수 있습니다.

옵션:

• 진흙 펌프
• 진흙 혼합 시스템
• 샘플링 장치
• 오토마틱 수압 막대 열쇠
• 자동 표준 침투 테스트 장치 (SPT)
• 역순환 굴착 시스템 (RC)

기술 자료

포wer un그

엔진 전력 75 KW

타입: 물 냉각, 터보

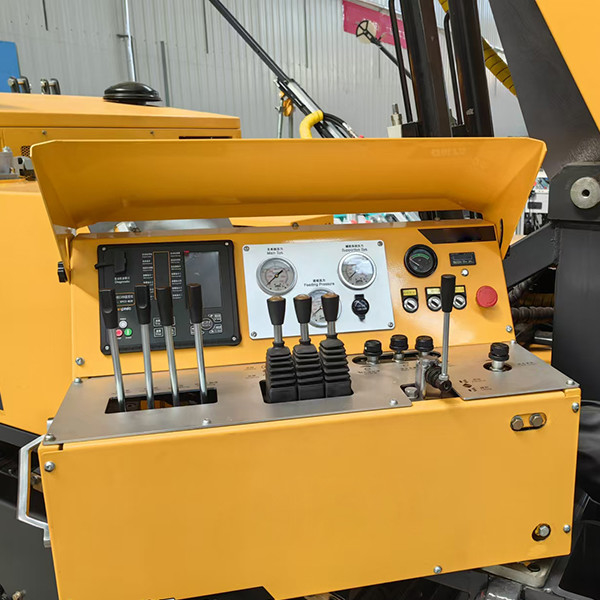

통제 단위

주 밸브 흐름... 100L/m

시스템 압력... 21 Mpa

Fu에르 아nk unit

부피 100L

냉각 방법 공기/물

수압기 린치

유선 길이는 최대 400m

수압 모터 160cc

클램프

타입..........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

압축력 13000kg

수압 막대기 (선택) 55 KN

진흙 펌프 단위 (o의 경우)

드라이브..........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

흐름과 압력 100 Lpm,80 bar

무게 2x60kg

T라크 (optiona난)

드라이브..........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

최대 융통성 30°

제어 방법... 무선 원격 제어

차원 1600x1200x400mm
