| 브랜드 이름: | SINOVO |
|---|---|
| 모델 번호: | XY-200 |
| 강조하다: | XY-200 코어 드릴링 리그,우수한 성능의 핵 드릴링 리그,다재다능성 핵 드릴링 장비를 발견 |
||
|---|---|---|---|

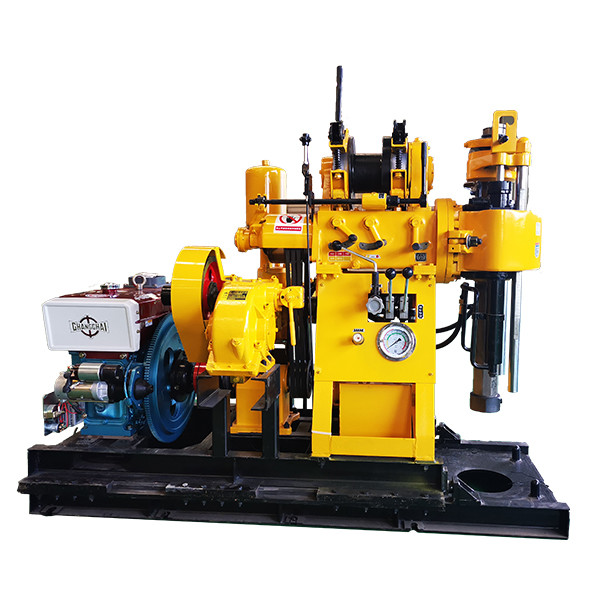

XY-200시리즈의 핵심 굴착기는 XY-1B를 기반으로 개발된 큰 토크와 오일 압력으로 공급되는 가벼운 유형의 굴착 기구이며 또한 기어의 역 회전 기능을 가지고 있습니다.사용자는 썰매 펌프를 장착하거나 스키드 위에 장착되는지를 고려하여 기계를 선택할 수 있습니다..
1적용 범위
(1) 철도,수·전력,교통,대구기반 및 지질 탐사 공학용 기타 건물
(2) 지질 핵 채굴,물질 탐사.
(3) 소형 펌프 구멍과 폭발 구멍을 뚫고
(4) 소규모 우물 뚫기
2주요 특징
(1) 오일 압력 공급,굴조 효율을 향상,노동 강도를 줄입니다.
(2) 기계는 상단 공 클램핑 구조와 육각형 켈리 바를 가지고 있으며, 멈추지 않는 재검사를 실현 할 수 있습니다.고도 높은 작업 효율, 쉬운 조작,안전하고 신뢰할 수 있습니다.
(3) 구멍의 바닥에 압력 측정기를 장착하여 구멍의 상황을 알 수 있습니다.
(4) 손잡이가 집어붙고, 기계는 조작이 쉽습니다.
(5) 굴착장 구조는 콤팩트하고,용량이 작고,중량도 가볍고,해체 및 이동이 용이하며 평야 및 산악 지역에서 작업하기에 적합합니다.
(6) 스핀드는 스핀드의 지름을 확장하는 8면 구조로, 크기가 큰 크기의 켈리 바에 들어갈 수 있으며 큰 토크로 전송하기에 적합합니다.
(7) 디젤 엔진은 전기 시작을 채택합니다.
| 3기본 매개 변수 | ||
| 단위 | XY-200 | |
| 뚫어 진 깊이 | m | 200 |
| 굴착 직경 | mm | 75 |
| 액티브 드릴 스틱 | mm | 53X59X4200 |
| 굴착 막대 지름 | mm | 50 |
| 굴착 각도 | 0 | 90~75 |
| 전체 차원 (L*W*H) | mm | 1750x850x1300 |
| 리그 무게 (전력 제외) | 1kg | 550 |
| 움직이는 스트로크 | mm | 350 |
| 구멍으로부터의 거리는 | mm | 300 |
| 수직 위치의 회전 속도 (4 위치) | r/min | 66,180,350,820 |
| 스핀드 스트록 | mm | 450 |
| 스핀드의 최대 위쪽으로 이동 속도 부하 없는 축 |
m/s | 0.05 |
| 스핀드의 최대 아래로 이동 속도 부하 없는 축 |
m/s | 0.067 |
| 최대 스핀드 공급 힘 | KN | 15 |
| 최대 스핀드 리프팅 용량 | KN | 25 |
| 스핀들 축의 최대 출력 토크 | KN.m | 1.8 |
| 브레이크 지름 | mm | 278 |
| 장벽 너비 | mm | 50 |
| 린치 | ||
| 최대 들어올림 용량 (일개의 로프) | KN | 25 |
| 롤 둘레 선형 속도 (제2층) | m/s | 0.17,0.35,0.75,1.5 |
| 드럼 회전 속도 | r/min | 20,40,90,180 |
| 드럼 회전 지름 | mm | 140 |
| 철사선 지름 | mm | 9.3 |
| 철사망 길이가 | m | 40 |
| 오일 펌프 | ||
| 모델 | YBC-12/125 | |
| 명목 압력 | MPa | 12.5 |
| 흐름 | 밀리리터/일 | 8 |
| 명목 속도는 | r/min | 800-2500 |
| 종류 | 수평 단일 실린더 복사 작용 | |
| 최대 압력 (전기 모터) | L/min | 95(77) |
| 최대 작동 압력 | MPa | 1.2 |
| 가급적 작동 압력 | MPa | 0.7 |
| 라이너 지름 | mm | 80 |
| 피스톤 도동 | mm | 100 |
| 전력 엔진 | ||
| 디젤 엔진 모델 | ZS1115 | |
| 정량력 | KW | 16.2 |
| 가속도 | r/min | 2200 |
| 모터 모델 | Y160-4 | |
| 정량력 | KW | 11 |
| 가속도 | r/min | 1460 |
