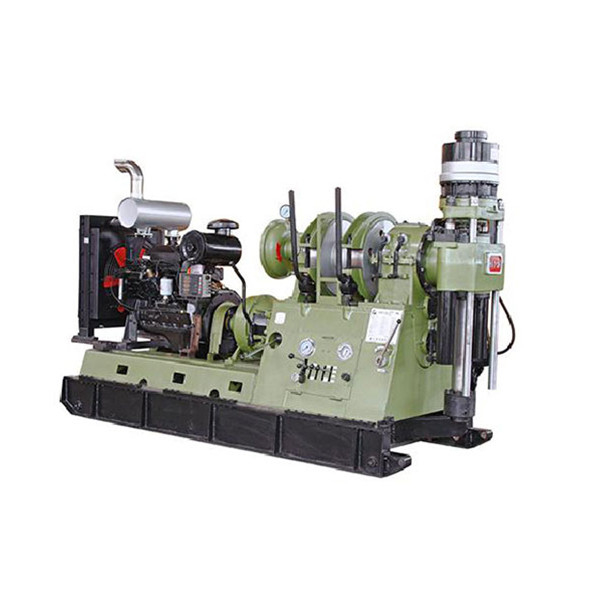

파리 프로젝트용 강력한 XY-5A 수압 핵 파리 기계

기본 정보
브랜드 이름: SINOVO
모델 번호: XY-5A
상세 정보
강조하다:

강력한 수압 핵 드릴링 기계

,

뚫기 프로젝트 수압 핵 뚫기 기계

,

XY-5A 코어 드릴링 리그


제품 설명

XY-5A 코어 드릴링 리그는 기울기 및 직선 구멍 드릴링에 사용할 수 있습니다. 그것은 간단하고 컴팩트 구조, 합리적인 레이아웃, 중량, 편리한 해체,그리고 넓은 속도 범위부어 리그에는 수압 브레이크가 장착되어 있으며, 그것은 큰 리프팅 용량을 가지고 있으며 낮은 위치에서 브레이크를 들어 올릴 때 작동하기가 쉽습니다.

기술 특성
(1) 굴착장에는 많은 속도 레벨 (8 레벨) 과 합리적인 속도 범위가 있으며, 높은 저속 토크가 있습니다. 따라서이 굴착장의 프로세스 적응력은 강력합니다.다양한 용도로, 작은 지름 다이아몬드 코어 드릴링에 적합하며, 또한 큰 지름 단단한 합금 코어 드릴링 및 일부 엔지니어링 드릴링의 요구 사항을 충족합니다.
(2) 뚫기 기구 는 가볍고 잘 떼어 놓을 수 있다. 11개의 구성 요소로 분해 될 수 있어 이동이 용이하고 산악 지역에서의 작업에 적합하다.
(3) 건축물 은 단순 하고, 배열 도 합리적 이며, 유지, 유지, 수리 도 쉽다.
(4) 굴착 기기 는 사고 처리 를 편리 하게 하기 위해 역속 두 개 를 사용 합니다.
(5) 굴착장 의 중력 중심 이 낮고 단단 히 고정 되어 있고, 움직이는 차량 은 안정적 이다. 고속 굴착 도중 에는 안정성 이 좋다.
(6) 다양한 굴착 매개 변수를 관찰하기 위해 장비가 완전하고 편리합니다.
(7) 조작 손잡이는 중앙집중화 되어 있고, 조작이 쉽고, 간단하고 유연하다.
(8) 진흙 펌프는 독립적으로 작동하며, 유연한 전력 구성과 공항 레이아웃이 있습니다.
(9) 사용자의 필요에 따라 원형 슬리프는 실을 위한 로프 드릴 바드를 직접 잡기 위해 구성될 수 있으며, 활성 드릴 바드의 필요성을 제거합니다.
(10) 수압 시스템은 수동 작동 된 오일 펌프가 장착되어 있습니다. 전력 기계가 작동 할 수 없을 때, 수동 작동 된 오일 펌프는 여전히 입력 오일 실린더에 압력 오일을 공급하는 데 사용할 수 있습니다.윗부분을
구멍에 구멍을 뚫고, 구멍을 뚫고, 구멍을 뚫는 사고를 피합니다.
(11) 린치는 깊은 구멍을 뚫는 동안 부드럽고 안전한 굴착을 보장하기 위해 물 브레이크가 장착되어 있습니다.
1기본 매개 변수
드릴 깊이 1800m (Φ42mm 굴착 파이프)
800m (Φ73mm) 펌프
1800m ((BQ 드릴 파이프)
1500m ((NQ 드릴 파이프)
수직 축 회전 각도 0°360°
외부 차원 (길이 × 너비 × 높이) 3500×1300×2175mm (전기모터 조립)
3700×1300×2175mm (디젤 엔진 조립)
부착 기기의 무게 (전력 제외) 3420kg
2회전기 (55kW, 1480r/min의 전력 기계가 장착되면)
수직 축 속도 저속으로 앞으로 98;166;253;340r/min
고속으로 전진 359; 574; 876; 1244r/min
저속 역행 69r/min
역속 고속 238r/min
수직 축 이동 600mm
수직축의 최대 승강력 138.5kN
먹이 용량 93kN
수직 축의 최대 회전 토크 5361N·m
수직 셰프트 구멍 지름 92mm
3린치 ( 55kW, 1480r/min 전력 기계가 장착되면)
단일 로프 (첫 번째 층) 의 최대 들어올림 용량 60kN
철사선 지름 18.5mm
드럼 용량 줄 용량 120m
4차량 이동장치
오일 실린더 도중 이동 600mm
5수압 시스템
시스템 설정 작업 압력 8MPa
기어 오일 펌프 이동량 20+16ml/r
6- 드릴링 리그 전력
모델 Y2-250M-4 모터 YC6B135Z-D20 디젤 엔진
전력 55kW 84kW
속도 1480r/min 1500r/min
