| Place of Origin: | China |
|---|---|
| 브랜드 이름: | SINOVO |
| 인증: | CE/GOST/ISO9001 |
| 모델 번호: | SHD75A |
| Minimum Order Quantity: | 1 set |
| 가격: | 협상 가능 |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| 강조하다: | 콤팩트 수평 방향 굴착장,강력한 수평 방향 굴착장,트렌치 없는 작업 수평 방향 굴착장 |
||
|---|---|---|---|
1회전 및 추진력은 효율적이고 안정적이며 신뢰할 수있는 USA Sauer 폐쇄 회로 시스템을 갖추고 있습니다.회전 모터는 원래 프랑스 포클레인에서 수입되어 전 세계적으로 유명합니다., 그리고 푸시 앤 드 롤 모터는 독일 렉스 로트에서 생산된 것으로 작업 효율성을 20% 이상 높이고 전통적인 시스템에 비해 전체적으로 약 20%의 에너지를 절약합니다.
2회전 및 푸시 & 트랙을 위해 전기 제어 장치가 채택되어 더 안정적이고 신뢰할 수있는 제어 및 더 빠른 응답을 실현합니다.
3커민스 엔진이 탑재되어 있습니다. 기계공학에 특화된 엔진입니다.
4.운전 머리는 강화 된 힘 (추기 및 당기 힘) 을 저장합니다. 밀기 및 당기 힘은 1500KN까지 증가 할 수 있습니다. 이는 큰 지름 구조의 안전을 보장합니다.
5. 네 바 연결 luffing 구조는 크게 입구 각 범위를 증가 하 고 큰 각과 리그 트랙이 땅에서 떨어져 있지 않습니다 보장, 주 빔에 의해 채택 됩니다.안전성 향상.
6무선 제어 걷기 시스템은 걷기, 전송 및 로딩 & 풀기 과정에서 안전을 보장하는 데 사용할 수 있습니다.
7회전 가능한 조작기는 굴착 막대기 로딩 및 배하에 편리합니다. 이는 노동자의 노동 강도를 크게 줄이고 작업 효율성을 향상시킬 수 있습니다.
8φ 102 또는 114x4500mm의 드릴 막대기로, 기계는 중장면에서 사용될 수 있으며, 작은 공간에서 높은 효율의 건설 요구 사항을 충족합니다.
9주요 수압 부품은 국제 1등급 수압 부품 제조업체에서, 크게 제품의 성능과 안전의 신뢰성을 향상.
10전기 설계는 합리적이고 낮은 실패율이 유지하기 쉽습니다.
11랙과 피니온 구조는 밀고 당기는 데 채택되며, 이는 높은 효율성, 긴 수명, 안정적인 작업에 좋으며 유지 보수도 편리합니다.
12고무판이 달린 철 경로는 무거운 짐을 싣고 모든 종류의 도로에서도 걸을 수 있습니다.
| 엔진 전력 | 264/2200KW | |||||
| 최대 추진력 | 750/1500KN | |||||
| 최대 후퇴력 | 750/1500KN | |||||
| 최대 토크 | 40000N.M | |||||
| 최대 회전 속도 | 130회속 | |||||
| 최고 가동 속도 | 40m/min | |||||
| 최대 진흙 펌프 흐름 | 800L/분 | |||||
| 최대 진흙 압력 | 10±0.5Mpa | |||||
| 크기 (L*W*H) | 9600x2300x2480mm | |||||
| 무게 | 18T | |||||
| 뚫기 막대기 | ф 102 또는 ф 114mm | |||||
| 뚫기 막대기 길이가 | 4.5m | |||||
| 롤백 파이프의 최대 지름 | φ 1500mm 토양 의존 | |||||
| 최대 구조 길이가 | 900m 토양 의존 | |||||
| 부딪히는 각 | 11~22° | |||||
| 등반 각도 | 15° | |||||

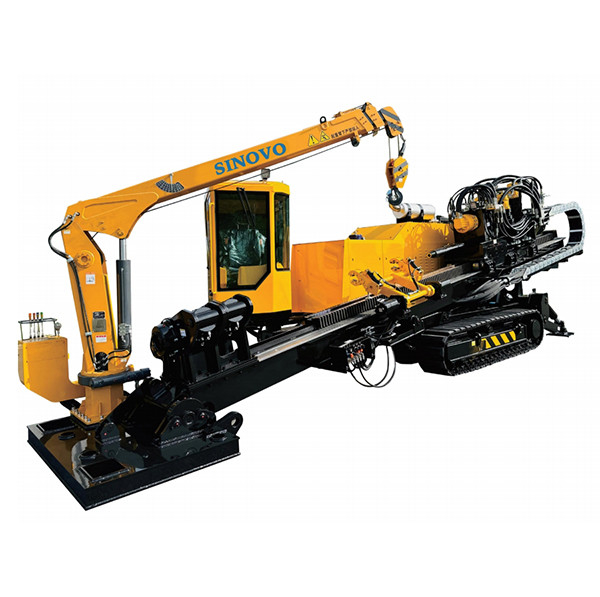

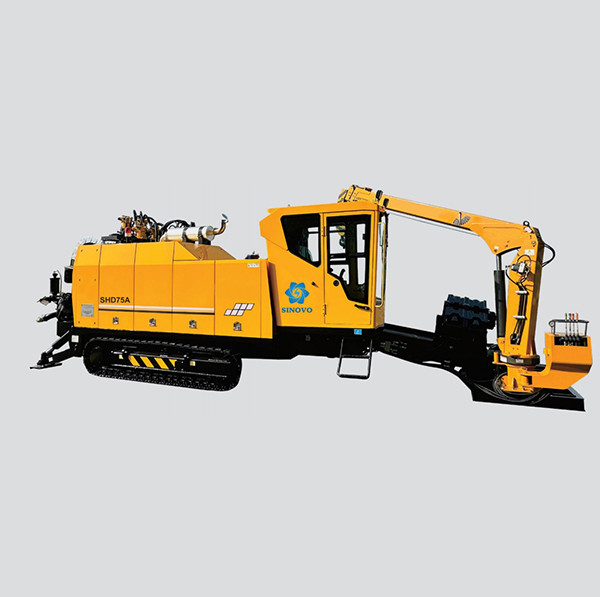

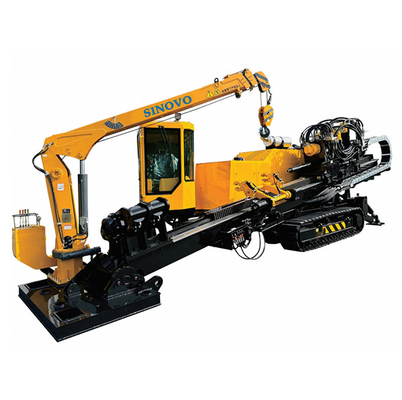

수평 방향 굴착 기기 는 수평 방향 굴착 작업에 설계 되었습니다.그것은 중소 규모의 프로젝트에 적합하며 파이프 라인 설치와 같은 다양한 응용 프로그램에서 사용할 수 있습니다.물 및 가스 공급 시스템 및 통신 케이블 설치. 그것은 표면을 방해하지 않고 도로, 강 및 다른 장애물 아래를 파는 데 이상적인 도구입니다.
굴착장 구성 요소 는 수압 시스템, 엔진 및 굴착 파이프 를 포함한다. 수압 시스템 은 굴착장 에 전력을 공급 하고 굴착 과정을 제어 한다.엔진은 수압 시스템과 드릴 파이프에 힘을 제공합니다뚫기 파이프는 땅을 뚫고 파이프나 케이블을 설치할 구멍을 만드는 데 사용됩니다.
수평 방향 굴착 기기 는 전통적인 굴착 방법이 적합하지 않은 경우와 시나리오에 적합합니다.그것은 최소한의 표면 장애를 요구하고 제한된 접근을 가진 프로젝트에 이상적입니다. 이 드릴링 리그는 도시 지역, 고속도로 및 농촌 환경에서 사용할 수 있습니다. 그것은 또한 각도 또는 특정 방향으로 드릴링을 필요로하는 프로젝트에 적합합니다.
수평 방향 굴착 기기 제품 기술 지원 및 제공 서비스에는 다음이 포함됩니다.
Our team of experienced technicians and engineers are available to provide comprehensive technical support and services to ensure the reliable and efficient operation of your Horizontal Directional Drilling Rig.
