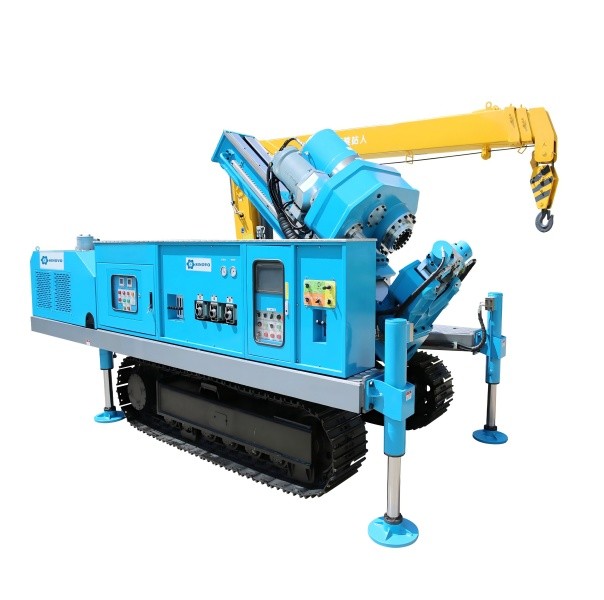

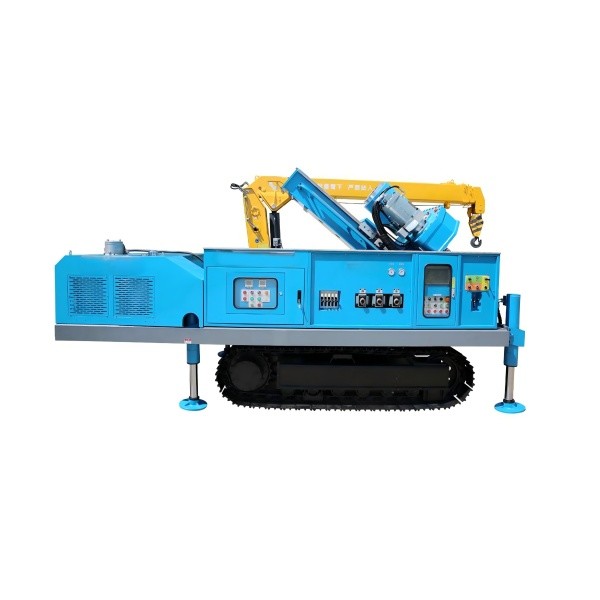

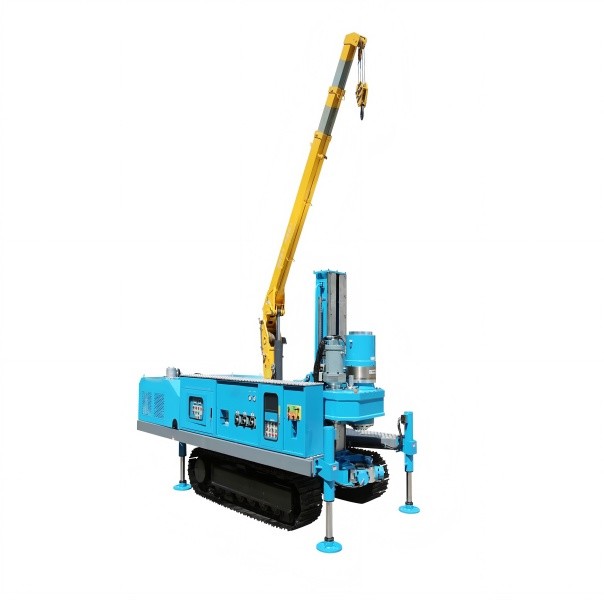

이 시추 장비는 도시 지하 공간, 지하철, 고속도로, 교량, 노반, 댐 기초 및 기타 산업 및 민간 건물 기초 보강 프로젝트, 방수 및 누수 방지 프로젝트, 연약 지반 처리 및 지질 재해 관리 프로젝트에 적합합니다.
이 시추 장비는 89~142mm의 파이프 직경의 다중 튜브 수직/수평 시공에 사용할 수 있으며, 일반 회전 분사(스윙 분사, 고정 분사) 엔지니어링 시공에도 사용할 수 있습니다. 3톤 크레인 암이 장착되어 있어 노동 강도를 효과적으로 줄일 수 있습니다.
1. 자동 분사 장치의 스윙 각도: 임의로 설정할 수 있습니다. 2. 하부 홀더는 부동 4킥으로 균일한 클램핑력을 가지며 드릴 파이프를 손상시키지 않습니다.
3. 교량 및 터널 아래 시공에 적합하며, 기계를 구멍으로 이동하기 편리합니다.
4. 유압 다리 스텝 성능: 4점 유압 다리 지지.
5. 시각적 인터페이스로 시공 매개변수에 따라 자세를 조정하고 파워 헤드의 회전/상승 속도를 실시간으로 설정할 수 있습니다.
6. 3톤 크레인 암이 장착되어 있어 노동 강도를 효과적으로 줄일 수 있습니다.
| 매개변수 및 이름 | 다중 튜브 수평 회전 시추 장비SGZ-150S |
| S스핀들 구멍 | 150 mm |
| M주축 속도 | 고속 0~48 rpm 및 저속 0~24 rpm |
| 주축 토크 | 고속 6000 N·m 저속 12000 N·m |
| F피드 이동 | 1000 mm |
| F피드 속도 | 상승 시 0~2 m/min 및 하강 시 0~4 m/min |
| 파워 헤드의 중심 높이 | 1850 mm (지면 위) |
| 파워 헤드의 최대 피드력 | 50 kN |
| 파워 헤드의 최대 인상력 | 100 kN |
| P모터 출력 | 45 kW+11kW |
| 붐의 최대 인상 중량 | 3.2 T |
| 최대 붐 연장 | 7.5 m |
| 캔틸레버 회전 각도 | 360° |
| O개요 치수 | 4800*2200*3050 mm (붐 포함) |
| 전체 중량 | 9 T |
