최대 드릴링 깊이: | 100m | 처음 구멍의 직경: | 110mm |
---|---|---|---|
마지막 구멍의 직경: | 75mm | 드릴링 막대의 직경: | 42mm |
훈련의 각: | 90° - 75° | 전반적인 차원: | 1640*1030*1440mm (L X H) W x |
스핀들 속도: | 142, 285, 570 분당 회전수 (3개의 위치) | 총 무게: | 500KG (내연 기관을 포함하지 않기 위하여) |
하이 라이트: | 중핵 드릴링 기계,코어 시추 장비 |

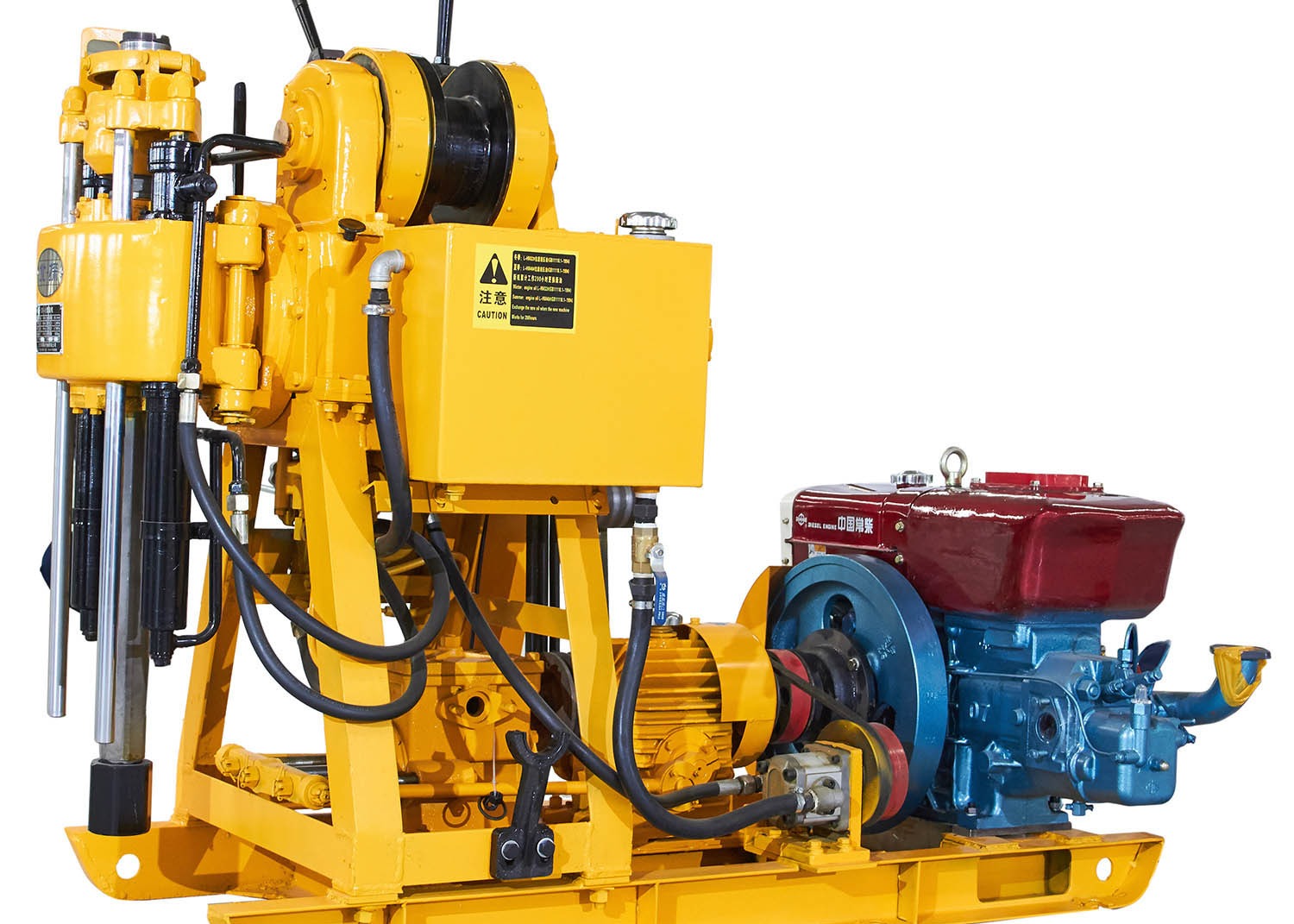

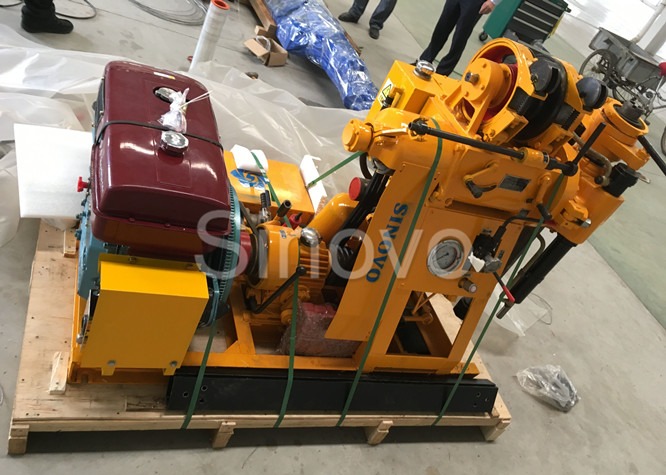

100m 맥스 천공 깊이로 나라 조사를 위한 장비를 꿰뚫는 작은 시노부 축 핵심

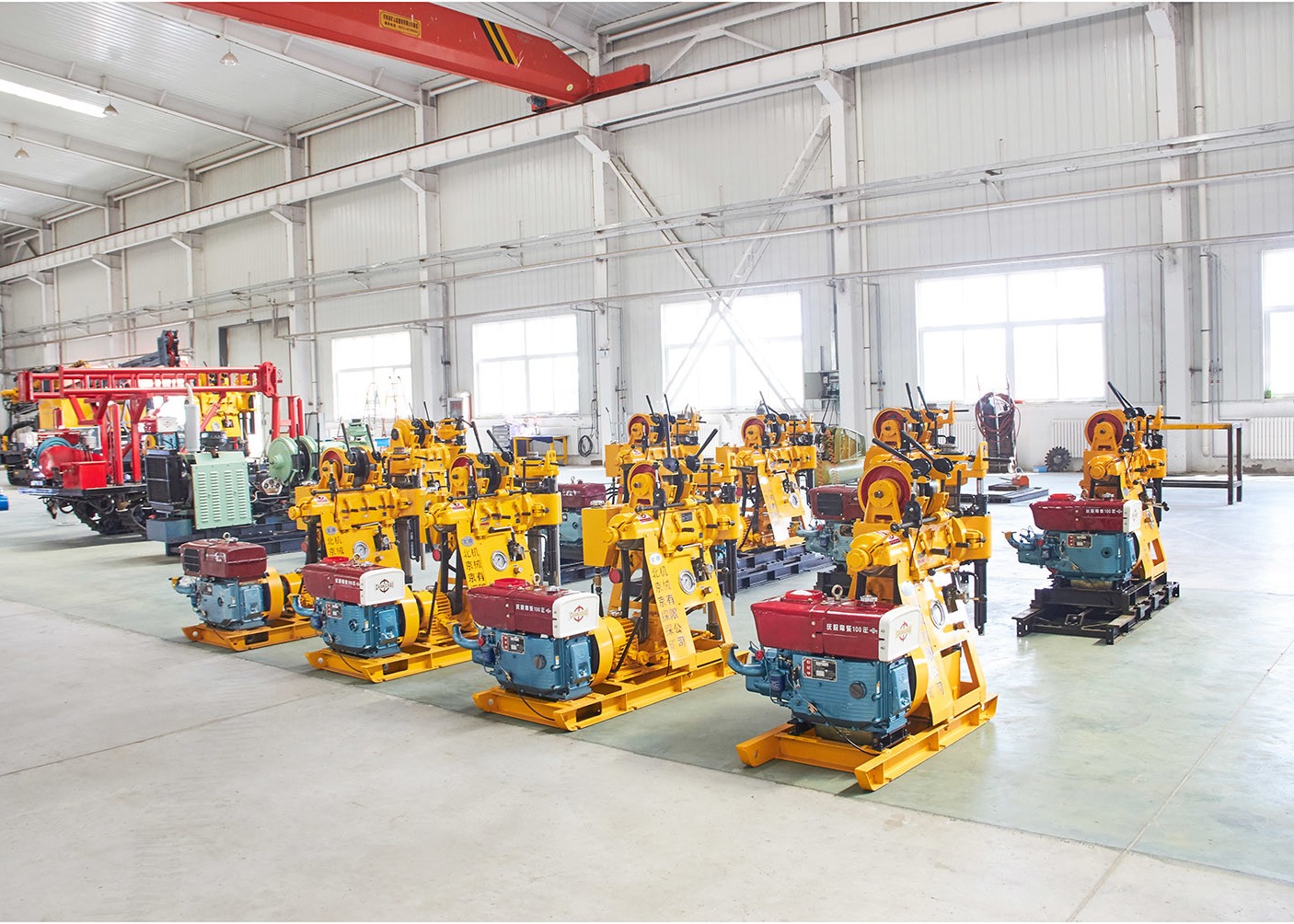

SINOVO 중공업 컴퍼니, Ltd는 셴게 신흥 공업 시위 구역에 위치합니다, 인 허베이성이 베이징 SINOVO 국제적이 법인에 의한 RMB 1억 2000만을 2010년에 투자했고, 48000 평방미터를 차지합니다. 회사가 연구를 전문으로 한다고, 개발과 생산 건조물의 지주 건설은 크레인, 우물 굴착 장치, 지질 탐사 장비, 수력 파일 브레이커와 같이 ect를 기계화하고, 건설 장비와 액세서리에게 전문적 솔루션을 제공합니다. 모든 제품은 ISO9001을 통과했습니다 :2000년, CE와 GOST 인증.
훈련 모형 XY-1은 석유 압력 이송과 일종의 빛 훈련입니다.
활용 범위 :
1. 지질 탐사, 자연 지리학 조사, 도로와 건물 조사와 식물을 시들게 하는 기타 등등을 위한 드리링 구멍.
2. 다이아몬드 비트, 단단한 함금 절삭 날과 강철 탄환 비트는 다른 층을 만나기 위해 선택될 수 있습니다.
3. 2 내지 9 단계 규산 피부 점토와 벤딩 코스 기타 등등 레이어에게 어울립니다.
4. 명목상 천공 깊이는 100 미터입니다 ; 최대 깊이는 120 미터입니다. 초기홀의 공칭 직경은 110 밀리미터이고, 초기홀의 최대 지름이 130 밀리미터이고, 최종 홀의 지름이 75 밀리미터입니다. 천공 깊이는 수준의 다른 상황에 의존합니다.
드릴의 특징 :
1. 기계는 드릴링 효율이 올려졌고 수공 노동이 감소되었던 기름 압력 이송기구로 설계됩니다.
2. 복귀 척이 멈추지 않고 행해질 수 있도록, 구멍 바를 운전하는 마법으로, 업볼 척은 사용됩니다. 그러므로 높은 작업 효율, 편리하고 안전하고 믿을 만한 운영은 실현됩니다.
3. 구멍 하단의 압력 표시기와 땅속으로 낸 구멍에서 상태를 모니터링하는 것은 편리합니다.
4. 물 펌프, 디젤 엔진과 훈련이 동일 프레임에 설치되어서 공간은 구해집니다.
5. 훈련은 무게에 구조에서 소형이고 크기, 빛에서 작고 여기저기에 그것을 그러므로 해체하기 위한 쉽 이동하기 위한 편리하 평범하거나 산악 영역에 적용하기 위한 적당한 것이 있습니다.
6. 볼 타입 척과 구동 로드로서, 축이 재승강하는 동안 그것은 회전한 부정 정지를 완료할 수 있습니다.
기술적 요구 :
1. 기초 파라미터
최대 드릴 가공 깊이 |
100m |
초기홀의 지름 |
110 밀리미터 |
최종 홀의 지름 |
75 밀리미터 |
굴착 로드의 지름 |
42 밀리미터 |
드릴링의 각 |
90' - 75' |
전체적인 차원 (L X W X H) |
1640*1030*1440mm |
전체 중량 (동력 장치를 포함하지 마세요) |
500 킬로그램 |
2. 회전 장치
방추 속도 (3곳 위치들) |
142, 285, 570 rpm |
스핀들스트로크 |
450 밀리미터 |
맥스. 피딩 압력 |
15kN |
맥스. 리프팅 능력 |
25kN |
맥스. 로드 없는 기중속도 |
3m/min |
3. 호스팅
맥스. 리프팅 능력 (단일 와이어) |
10kN |
드럼의 회전 속도 |
55, 110, 220 rpm |
드럼의 지름 |
145 밀리미터 |
드럼의 원주 속도 |
0.42, 0.84, 1.68 초당 미터 |
와이어 로프의 지름 |
9.3 밀리미터 |
드럼 능력 |
27m |
브레이크 지름 |
230 밀리미터 |
브레이크 밴드 폭 |
50 밀리미터 |
4. 물 펌프
타입 |
두배로 작동한 수평선상, 단기통 |
(전기 모터로) 최대 변위 |
77 L/min |
(디젤 모터로) 최대 변위 |
95 L/min |
최대 압력 |
1.2 Mpa |
운영 압력 |
0.7 Mpa |
라이너의 지름 |
80 밀리미터 |
피스톤의 타격 |
100 밀리미터 |
5. 유압펌프
범주 |
기어 펌프 |
타입 |
YBC-12/80 |
정격 압력 |
8 Mpa |
흐름 |
8 밀리람베르트 / R |
정격 속도 |
1500개 R / 분 |
6. 동력 장치
디젤의 타입 |
ZS1100 |
디젤의 정격 전력 |
10.3KW |
디젤의 평가된 회전 속도 |
2000rpn |
전기 모터의 타입 |
Y132M-4 |
전기 모터의 정격 전력 |
7.5KW |
전기 모터의 평가된 회전 속도 |
1440rpn |
